氣霧劑灌裝機是一款專門針對氣霧劑產品而設計的灌裝設備，主要包含灌液、封口、充氣三大板塊。下面潔瑞仕針對以小型氣霧劑灌裝機為例，簡單介紹一下其基本的結構和工作原理是如何的。

首先，由于氣霧劑產品需要填充拋射劑氣體，而大部分是易燃易爆的液體石油氣，，為了達到安全生產的目的，所以本機采用全氣壓傳動的機械結構模式以徹底杜絕因用電時產生電火花的不安全因素，從而達到防火防爆的要求。

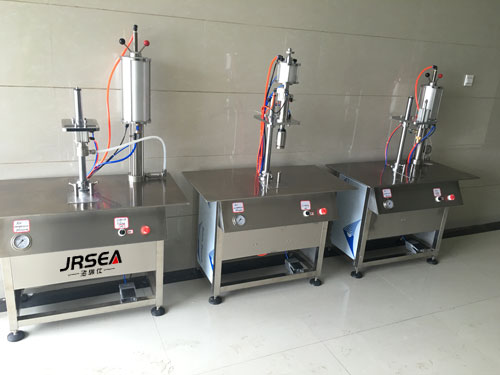

我司小型氣霧劑灌裝機在結構上主要有灌液機、封口機、充氣機、增壓泵、臺面、機架及氣動元件組成。灌液機由液體計量缸和灌液頭組成，充氣機由氣體計量缸和充氣頭組成。液體計量缸和氣體計量缸固定在臺面上靠后的位置，灌液頭、封口機和充氣頭安裝在升降立柱的臺板上，根據罐子的高度不同方便上下調節。增壓泵采用新雙進雙出式的高效模式，并增大進出管道的口徑。

接下來，針對氣霧劑灌裝機的三大核心部分灌液、封口、充氣的工作原理詳細介紹如下：

灌液：打開灌液旋鈕開關，輕踩一下腳踏閥，液體計量缸雙氣控?fù)Q向閥換向，灌液頭閥門在小氣缸的作用下打開，同時液體計量缸的動力氣缸上腔進氣，下腔排氣，動力氣缸活塞推動液缸活塞下壓，將液缸內的液體經過灌液頭灌注到氣霧罐里，動力氣缸活塞下壓觸發信號閥，信號閥輸出氣壓作用到液體計量缸雙氣控?fù)Q向閥使其換向，進而使灌液頭小氣缸和動力氣缸進、出氣方向逆轉，使灌液頭閥門關閉，同時計量缸復位，并從容器中吸入等量的液體，等待下次灌裝?？梢酝ㄟ^(guò)旋轉計量缸頂部的調節旋柄來調節計量缸氣缸定位活塞的高度，從而改變計量缸活塞的行程來改變灌裝的計量大小。

封口：打開封口旋鈕開關，輕踩一下腳踏閥，封口機雙氣控?fù)Q向閥換向，封口機升降氣缸上腔進氣，下腔排氣，使升降氣缸活塞向下動作，封口頭壓緊罐子閥門，同時，封口氣缸底部下行觸動封口信號閥，信號閥輸出氣壓作用到單氣控?fù)Q向閥，使封口氣缸上腔進氣，下腔排氣，活塞向下動作，使封口爪撐開封住罐口，同時，封口機頂部的擋塊觸動復位信號閥，信號閥輸出氣壓作用到雙氣控?fù)Q向閥使其換向，升降氣缸活塞上升復位，同時，單氣控?fù)Q向閥換向使封口氣缸活塞上行，封口爪收縮復位。

充氣：增壓泵在壓縮空氣和氣動元件的控制下會自動從鋼瓶或儲存氣體的容器中吸入拋射劑，加壓成高壓液態并輸入到氣體計量缸以備灌裝。通過調節增壓泵上氣源壓力可以控制液態拋射劑的壓力。打開充氣旋鈕開關，輕踩一下腳踏閥，氣體計量缸雙氣控?fù)Q向閥換向，充氣頭在小氣缸的作用下下壓氣霧罐，噴嘴將自動打開。同時氣體計量缸動力氣缸的上腔進氣，下腔排氣，動力氣缸活塞推動拋射劑活塞下壓，將計量缸拋射劑缸內的液態拋射劑經充氣頭注入封好口的氣霧罐內。這時，動力氣缸活塞下壓觸發信號閥，信號閥輸出氣壓作用到氣體計量缸雙氣控?fù)Q向閥使其換向，并使充氣頭小氣缸和動力氣缸進、出氣方向逆轉，從而使充氣頭和計量缸復位，并從鋼瓶中吸入等量的氣體，等待下次灌裝?？梢酝ㄟ^(guò)旋轉計量缸頂部的調節旋柄來調節計量缸氣缸定位活塞的高度，從而改變計量缸活塞的行程來改變灌裝的計量大小。

以上就是潔瑞仕針對氣霧劑灌裝機的結構和工作原理的介紹，希望能夠幫助大家。
